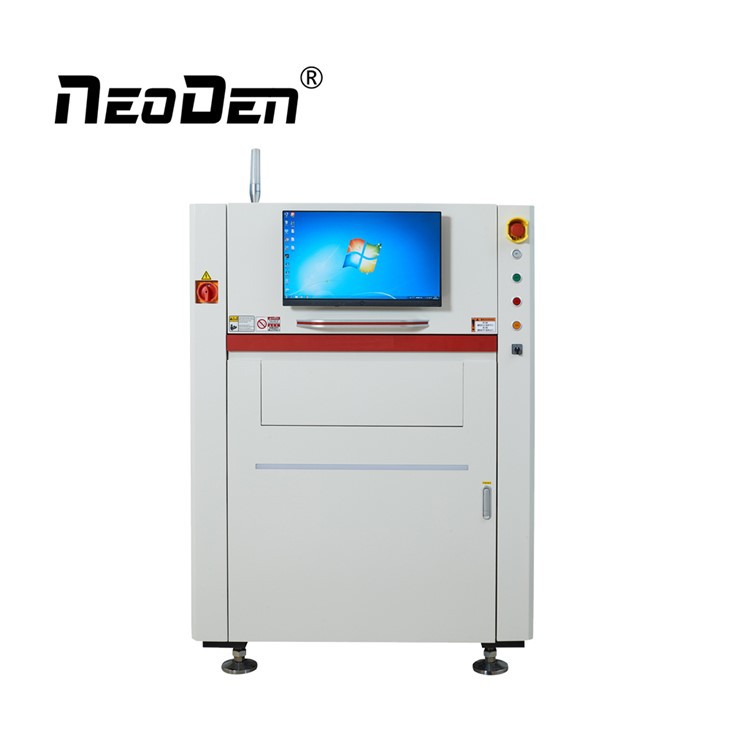

नियोडेन एनडी एस1 सोल्डर पेस्ट निरीक्षण मशीन

NeoDen S1 SPI मशीन क्यों चुनें?

उच्च प्रदर्शन और परिशुद्धता निरीक्षण

• उच्च-गति निरीक्षण:प्रति फ़्रेम प्रसंस्करण समय 0.7 सेकंड से कम है।
• उच्चा परिशुद्धि:ऊंचाई का पता लगाने की सटीकता 1 μm है, और बार-बार (आयतन, क्षेत्र, ऊंचाई) 1 μm@3sigma से कम है।
• व्यापक कार्य:यह क्षेत्र, आयतन, ऊंचाई, आकार, ऑफसेट और निरंतर टिन इलेक्ट्रोडेपोसिट सहित विभिन्न सोल्डर पेस्ट दोषों की जांच कर सकता है।

शक्तिशाली सॉफ्टवेयर और उपयोगकर्ता के अनुकूल संचालन

• बहु-भाषा समर्थन:सिस्टम चीनी और अंग्रेजी दोनों भाषाओं के स्विच ओवर का समर्थन करता है।
• लचीली प्रोग्रामिंग:यह Gerber और CAD इनपुट के साथ-साथ ऑफ़लाइन और मैन्युअल प्रोग्रामिंग का समर्थन करता है।
• विस्तृत डेटा:शक्तिशाली एसपीसी फ़ंक्शन ऑफ़लाइन एसपीसी का समर्थन करता है और किसी भी समय रिपोर्ट तैयार कर सकता है। रिपोर्ट को एक्सेल या छवि प्रारूप (जेपीजी, बीएमपी) में निर्यात किया जा सकता है।

व्यापक अनुकूलता के साथ स्थिर यांत्रिक प्रणाली

• कुशल स्थानांतरण:स्थानांतरण गति 1500mm/s (MAX) तक है और SMEMA से मेल खाती है।
• मजबूत अनुकूलता:यह पीसीबी आकारों की एक विस्तृत श्रृंखला का समर्थन करता है, न्यूनतम 50 × 50 मिमी से अधिकतम 500 × 460 मिमी तक, मोटाई 0.6 मिमी से 6 मिमी तक।

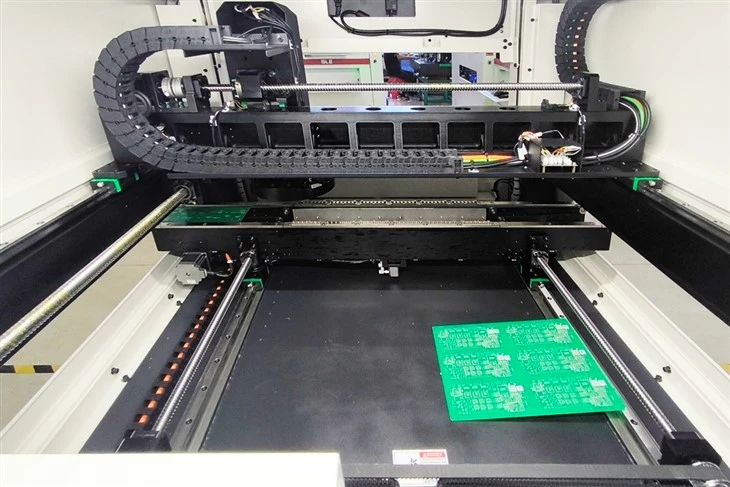

• सटीक गति:एक्स/वाई प्लेटफॉर्म 1 माइक्रोन से कम की सेटिंग सटीकता के साथ एक एसी सर्वो मोटर सिस्टम द्वारा संचालित होता है।

विनिर्देश

सॉफ्टवेयर सिस्टम

ऑपरेशन सिस्टम: विंडोज 7 अल्टीमेट 64 बिट

1)पहचान प्रणाली

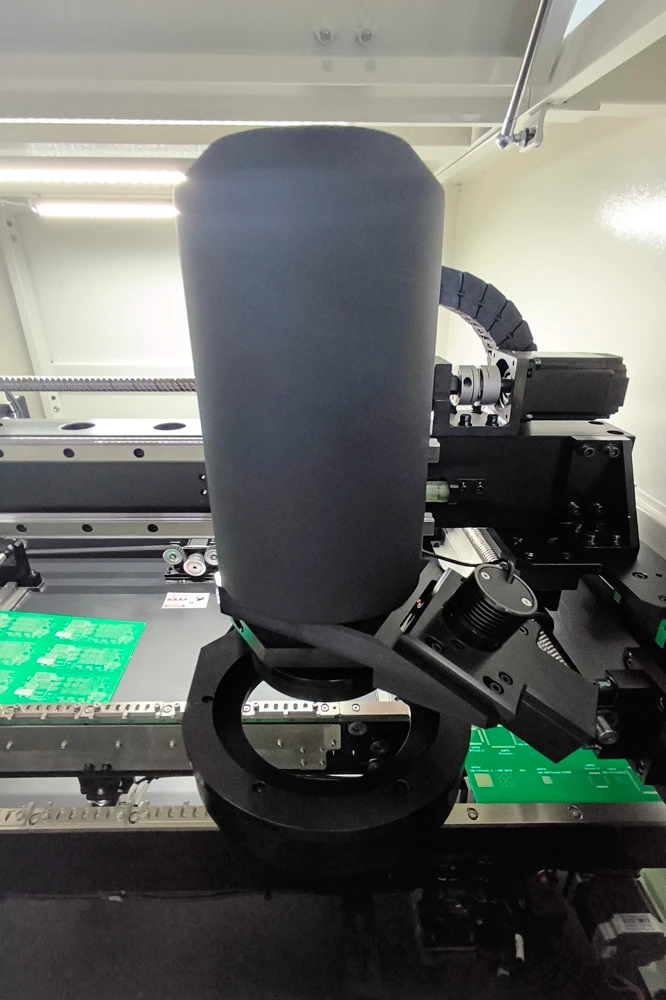

फ़ीचर: 3डी रैस्टर कैमरा (डबल वैकल्पिक है)

ऑपरेट इंटरफ़ेस: ग्राफिकल प्रोग्रामिंग, संचालित करने में आसान, चीनी और अंग्रेजी सिस्टम स्विच ओवर

इंटरफ़ेस: 2डी और 3डी ट्रू कलर छवि

मार्क: 2 सामान्य मार्क पॉइंट चुन सकते हैं

2) कार्यक्रम

गेरबर, सीएडी इनपुट, ऑफ़लाइन और मैनुअल प्रोग्राम का समर्थन करें

3) एसपीसी

ऑफ़लाइन एसपीसी: समर्थन

एसपीसी रिपोर्ट: कभी भी रिपोर्ट

नियंत्रण ग्राफ़िक: आयतन, क्षेत्रफल, ऊँचाई, ऑफसेट

निर्यात सामग्री: एक्सेल, छवि (jpg, bmp)

हमारी सेवाएँ

1. विभिन्न बाज़ारों का अच्छा ज्ञान विशेष आवश्यकताओं को पूरा कर सकता है।

2. हुज़ौ, चीन में स्थित हमारे अपने कारखाने के साथ वास्तविक निर्माता।

3. मजबूत पेशेवर तकनीकी टीम उच्चतम गुणवत्ता वाले उत्पादों का उत्पादन सुनिश्चित करती है।

4. विशेष लागत नियंत्रण प्रणाली सबसे अनुकूल कीमत प्रदान करना सुनिश्चित करती है।

5. एसएमटी क्षेत्र पर समृद्ध अनुभव।

NeoDen S1 SPI मशीन का ग्राहक मामला

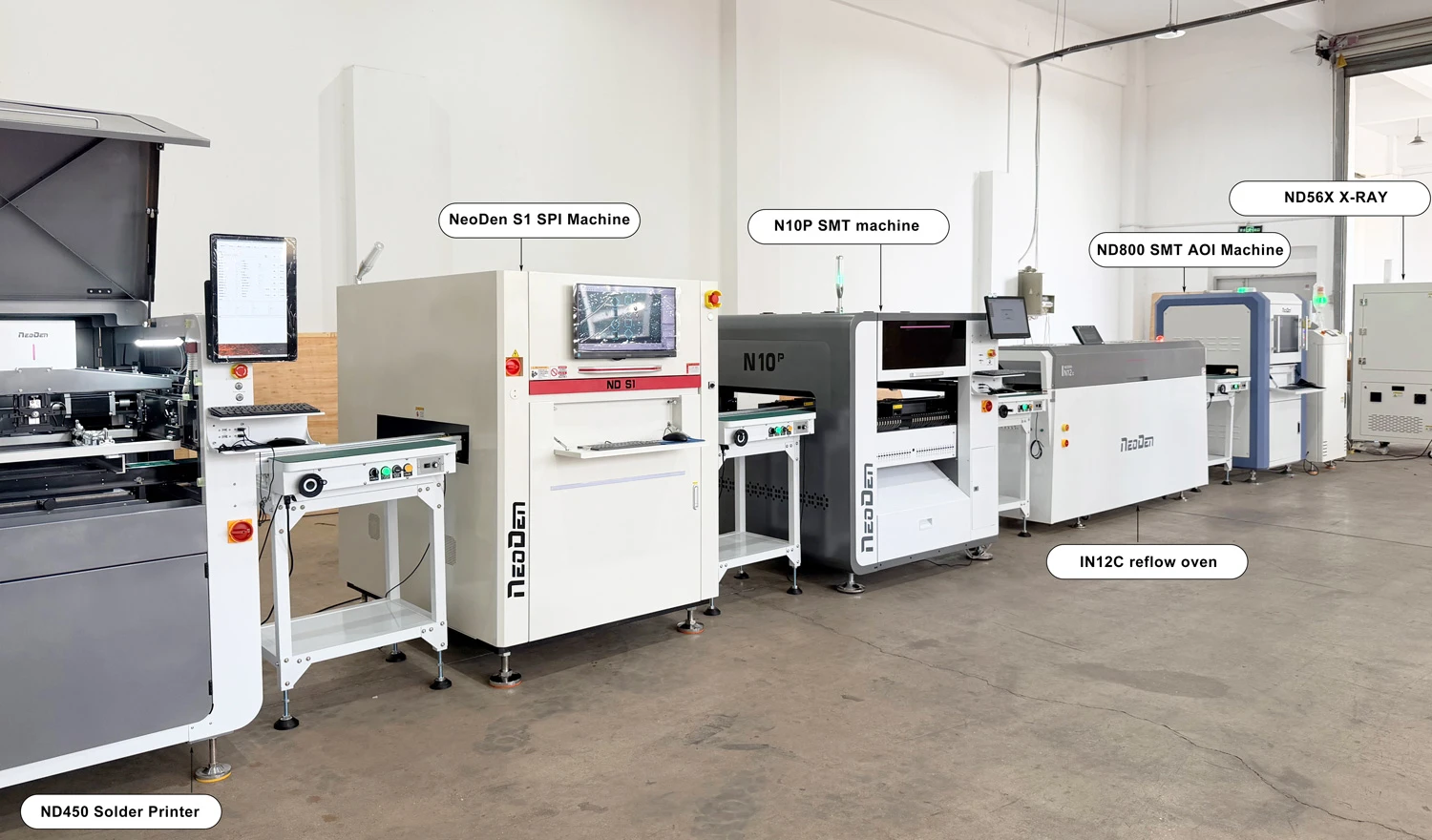

🇦🇿 अज़रबैजान | इलेक्ट्रॉनिक्स विनिर्माण

✓ टर्नकी एसएमटी लाइन सत्यापित

उच्च -परिशुद्धता टर्नकी एसएमटी असेंबली और गुणवत्ता निरीक्षण

पूर्ण श्रीमती उत्पादन लाइन प्रवाह:

पीसीबी लोडर ➔ नियोडेन एनडी450 प्रिंटर ➔ नियोडेन एस1 एसपीआई निरीक्षण ➔ नियोडेन एन10पी चुनें और रखें ➔ नियोडेन IN12C रीफ्लो ओवन ➔ एओआई निरीक्षण मशीन ➔ पीसीबी अनलोडर ➔ एक्स-रे निरीक्षण ➔ बीजीए रीवर्क स्टेशन

🇲🇽मेक्सिको | उच्च-वॉल्यूम औद्योगिक इलेक्ट्रॉनिक्स ईएमएस

✓ उच्च-क्षमता एसएमटी लाइन सत्यापित

उच्च-स्पीड पूरी तरह से स्वचालित एसएमटी असेंबली और डुअल-एओआई गुणवत्ता नियंत्रण

पूर्ण श्रीमती उत्पादन लाइन प्रवाह:

पीसीबी ऑटो लोडर ➔ नियोडेन एनडी2 ऑटो प्रिंटर ➔ नियोडेन एस1 एसपीआई निरीक्षण ➔ NeoDen9 चुनें और रखें × 4 ➔ नियोडेन एनडी800 एओआई (प्री-रीफ्लो) ➔ बफर कन्वेयर ➔ नियोडेन IN12C रीफ्लो ओवन ➔ NeoDen ND800 AOI (पोस्ट-रीफ्लो) ➔ पीसीबी ऑटो अनलोडर ➔ एक्स-रे निरीक्षण

नियोडेन एसएमटी के बारे में

झेजियांग नियोडेन टेक्नोलॉजी कंपनी लिमिटेड2010 से विभिन्न एसएमटी समाधानों का निर्माण और निर्यात कर रहा है। हमारे अपने समृद्ध अनुभवी आर एंड डी, अच्छी तरह से प्रशिक्षित उत्पादन का लाभ उठाते हुए, नियोडेन ने दुनिया भर के ग्राहकों से बड़ी प्रतिष्ठा हासिल की है।

• 2010 में स्थापित, 200 + कर्मचारी, 27000+ वर्ग मीटर। कारखाना।
• नियोडेन उत्पाद: विभिन्न श्रृंखला पीएनपी मशीनें, नियोडेन YY1, नियोडेन4, नियोडेन5, नियोडेन K1830, नियोडेन9, नियोडेन एन10पी। रीफ़्लो ओवन इन सीरीज़, साथ ही संपूर्ण एसएमटी लाइन में सभी आवश्यक एसएमटी उपकरण शामिल हैं।
• दुनिया भर में सफल 10000+ ग्राहक।
• 40+ वैश्विक एजेंट एशिया, यूरोप, अमेरिका, ओशिनिया और अफ्रीका में शामिल हैं।
• अनुसंधान एवं विकास केंद्र: पेशेवर अनुसंधान एवं विकास इंजीनियरों के साथ 3 अनुसंधान एवं विकास विभाग।
• सीई के साथ सूचीबद्ध और 70+ पेटेंट प्राप्त किया।
• 30+ गुणवत्ता नियंत्रण और तकनीकी सहायता इंजीनियर, 15+ वरिष्ठ अंतरराष्ट्रीय बिक्री, 8 घंटे के भीतर ग्राहक को समय पर प्रतिक्रिया देने और 24 घंटे के भीतर पेशेवर समाधान प्रदान करने के लिए।

यदि आपको आवश्यकता हो, तो कृपया अधिक जानकारी के लिए बेझिझक यूएफ से संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

Q1. SPI मशीन क्या है और यह क्या करती है?
घटक प्लेसमेंट से पहले पीसीबी पर सोल्डर पेस्ट की मात्रा, क्षेत्र, ऊंचाई, संरेखण और दोषों को मापने के लिए कैमरे (2डी/3डी) का उपयोग करने वाले स्वचालित सिस्टम।

Q2. SPI क्यों आवश्यक है? क्या हम सिर्फ एओआई पर भरोसा नहीं कर सकते?
प्रारंभिक चरण (पेस्ट प्रिंटिंग) में दोषों को पकड़ता है, बाद में महंगा पुन: काम करने से रोकता है।

एओआई रिफ्लो के बाद रखे गए घटकों/सोल्डर जोड़ों का निरीक्षण करता है।

एसपीआई एओआई द्वारा खोजे गए दोषों को रोकता है।

Q3. एसपीआई किन दोषों का पता लगा सकता है?
अपर्याप्त/अतिरिक्त पेस्ट, ब्रिजिंग, मिसलिग्न्मेंट (ऑफसेट), तिरछा पेस्ट, स्कूपिंग, गायब पेस्ट, पैड संदूषण, एपर्चर क्लॉगिंग, ऊंचाई भिन्नताएं।

Q4. 2डी एसपीआई और 3डी एसपीआई में क्या अंतर है? कौन सा बहतर है?

• 2डी क्षेत्र/संरेखण को मापता है।
• 3डी आयतन, ऊंचाई और आकार को सटीकता से मापता है।

महत्वपूर्ण मात्रा माप के कारण 3डी आधुनिक एसएमटी लाइनों के लिए उद्योग मानक है।

Q5. SPI का उपयोग करने के प्रमुख लाभ क्या हैं?
दोषों/स्क्रैप/पुनः कार्य में कमी, पहले बेहतर परिणाम, कम समग्र लागत, प्रक्रिया अनुकूलन डेटा, प्रिंटर फीडबैक, एसपीसी क्षमता।
