परिचय
किसी भी इलेक्ट्रॉनिक्स निर्माता के लिए, उत्पाद की गुणवत्ता अस्तित्व की नींव है। हालाँकि, उच्च परीक्षण लागत अक्सर एक महत्वपूर्ण चुनौती पैदा करती है। पीसीबीए निर्माण प्रक्रिया में गुणवत्ता और लागत को संतुलित करना एक मुख्य दुविधा बन गई है। वास्तव में, अनुकूलित रणनीतियों और बुद्धिमान तरीकों की शुरूआत के माध्यम से, हम उत्पाद विश्वसनीयता से समझौता किए बिना पीसीबीए परीक्षण की समग्र लागत को प्रभावी ढंग से कम कर सकते हैं।
I. स्रोत नियंत्रण: डिजाइन चरण से शुरू होकर लागत में कमी
सबसे सस्ता परीक्षण दोष मुक्त परीक्षण है। इसका मतलब यह है कि सबसे प्रभावी लागत नियंत्रण परीक्षण के दौरान नहीं, बल्कि डिजाइन और विनिर्माण के स्रोत पर होता है।
- टेस्टेबिलिटी के लिए डिज़ाइन (डीएफटी):पीसीबीए डिज़ाइन के दौरान परीक्षण आवश्यकताओं पर पूरी तरह से विचार किया जाना चाहिए। उदाहरण के लिए, सर्किट परीक्षण (आईसीटी) की सुविधा के लिए महत्वपूर्ण परीक्षण बिंदुओं पर जांच पैड आरक्षित करें; कार्यात्मक घटक परीक्षण (एफसीटी) कनेक्शन को सरल बनाने के लिए परीक्षण इंटरफेस की योजना बनाएं। उत्कृष्ट डीएफटी परीक्षण के समय को काफी कम कर देता है, फिक्स्चर निर्माण लागत को कम कर देता है, और मूल रूप से परीक्षण जटिलता को कम कर देता है।
- सिमुलेशन और मॉडलिंग:पीसीबीए प्रोटोटाइप बनाने से पहले, सर्किट का व्यापक विद्युत और थर्मल प्रदर्शन विश्लेषण करने के लिए सिमुलेशन टूल का उपयोग करें। यह सक्रिय रूप से संभावित डिज़ाइन त्रुटियों की पहचान करता है, डिज़ाइन मुद्दों के कारण पुन: कार्य और बोर्ड के पुन: निर्माण को रोकता है, जिससे पर्याप्त समय और धन की बचत होती है।
द्वितीय. रणनीति अनुकूलन: एक स्तरीय परीक्षण मॉडल स्थापित करना
सभी पीसीबीए को उच्चतम मानक के व्यापक परीक्षण की आवश्यकता नहीं होती है। एक स्तरीय परीक्षण मॉडल स्थापित करके, परीक्षण संसाधनों को जोखिम स्तर और उत्पाद जटिलता के आधार पर लचीले ढंग से आवंटित किया जा सकता है।
- टीयर 1:बुनियादी विनिर्माण दोष स्क्रीनिंग। उत्पादन लाइन के सामने के छोर पर, उच्च {{1}दक्षता, कम लागत वाले उपकरण जैसेस्वचालित ऑप्टिकल निरीक्षण (एओआई)और शॉर्ट्स, ओपन, गायब घटकों और गलत भागों जैसे बुनियादी विनिर्माण दोषों को तेजी से खत्म करने के लिए एक्स - रे निरीक्षण। ये पीसीबीए विनिर्माण में रक्षा की अपरिहार्य पहली पंक्ति के रूप में काम करते हैं।
- कतार 2:महत्वपूर्ण कार्य सत्यापन. एओआई पास करने वाली पीसीबीए इकाइयां /एक्स-रे स्क्रीनिंग को लक्षित किया जाता हैकार्यात्मक घटक परीक्षण (एफसीटी)। सरल उत्पादों के लिए, पूर्ण पैनल परीक्षण के बजाय महत्वपूर्ण कार्यों का नमूनाकरण पर्याप्त हो सकता है। यह "कठिन स्क्रीनिंग के बाद सटीक परीक्षण" दृष्टिकोण न्यूनतम लागत पर अधिकांश मुद्दों को फ़िल्टर कर देता है।
- 3 टियर:उच्च-विश्वसनीयता उत्पाद विशेष। केवल अत्यधिक उच्च विश्वसनीयता आवश्यकताओं वाले उत्पादों (उदाहरण के लिए, मेडिकल, ऑटोमोटिव, एयरोस्पेस) के लिए अधिक समय लेने वाली और महंगी विश्वसनीयता परीक्षणों जैसे उम्र बढ़ने के परीक्षण और उच्च/निम्न तापमान साइक्लिंग परीक्षणों की आवश्यकता होती है। इन संसाधनों को उन उत्पादों पर केंद्रित करना जिनकी वास्तव में उन्हें आवश्यकता है, बर्बादी को रोकता है।
तृतीय. प्रौद्योगिकी सशक्तिकरण: स्वचालन और डेटा विश्लेषण का लाभ उठाना
आधुनिक पीसीबीए विनिर्माण में, स्वचालन और डेटा विश्लेषण लागत में कमी के लिए शक्तिशाली उपकरण के रूप में काम करते हैं।
- स्वचालित परीक्षण उपकरण (एटीई):एटीई मैन्युअल संचालन पर निर्भरता को कम करते हुए परीक्षण दक्षता और दोहराव को महत्वपूर्ण रूप से बढ़ाता है। हालाँकि इसके लिए अधिक प्रारंभिक निवेश की आवश्यकता होती है, यह लंबी अवधि में श्रम लागत को काफी हद तक कम कर देता है और मानवीय त्रुटियों को समाप्त कर देता है।
- डेटा-निरंतर सुधार प्रेरित:प्रत्येक परीक्षण को डेटा एकत्र करने के अवसर के रूप में मानें। परीक्षण डेटा को व्यवस्थित रूप से एकत्र करने और उसका विश्लेषण करने से, दोषों के मूल कारणों की पहचान की जा सकती है, जैसे बैच में असंगत घटक गुणवत्ता या किसी विशिष्ट सोल्डरिंग क्षेत्र में तापमान विचलन। लक्षित प्रक्रिया में सुधार से खराबी की घटना कम हो जाती है, जिससे उनके स्रोत पर परीक्षण और पुनः कार्य की लागत में कटौती होती है।
चतुर्थ. सहयोगात्मक प्रयास: विभागीय सिलोस को तोड़ना
गुणवत्ता नियंत्रण केवल परीक्षण विभाग की जिम्मेदारी नहीं है। लागत को अधिकतम करने के लिए हार्डवेयर इंजीनियरों, सॉफ्टवेयर इंजीनियरों, विनिर्माण प्रक्रिया इंजीनियरों और परीक्षण इंजीनियरों के बीच घनिष्ठ सहयोग की आवश्यकता होती है।
सूचना साझा करना: हार्डवेयर डिज़ाइन को परीक्षण योजना विकास के समानांतर आगे बढ़ना चाहिए, जिसमें परीक्षण टीम डिज़ाइन समीक्षाओं में प्रारंभिक भाग लेती है। इसी प्रकार, परीक्षण के दौरान पहचाने गए मुद्दों को प्रक्रिया मापदंडों में समय पर समायोजन सक्षम करने के लिए विनिर्माण को तुरंत सूचित किया जाना चाहिए। यह निर्बाध संचार विभिन्न चरणों में बार-बार होने वाली समस्याओं को रोकता है।
निष्कर्ष
संक्षेप में, पीसीबीए परीक्षण लागत को कम करना मानकों को कम करने के बराबर नहीं है। बल्कि, यह बेहतर कार्य प्रथाओं की मांग करता है: डिजाइन के दौरान निवारक उपायों को लागू करना, स्तरित परीक्षण दृष्टिकोण लागू करना, और दक्षता बढ़ाने के लिए स्वचालन और डेटा एनालिटिक्स टूल का लाभ उठाना। इस व्यापक, व्यवस्थित दृष्टिकोण के माध्यम से, कंपनियां अत्यधिक प्रतिस्पर्धी बाजारों में लागत लाभ प्राप्त करते हुए उत्पाद की गुणवत्ता बनाए रख सकती हैं।
नियोडेन के बारे में त्वरित तथ्य

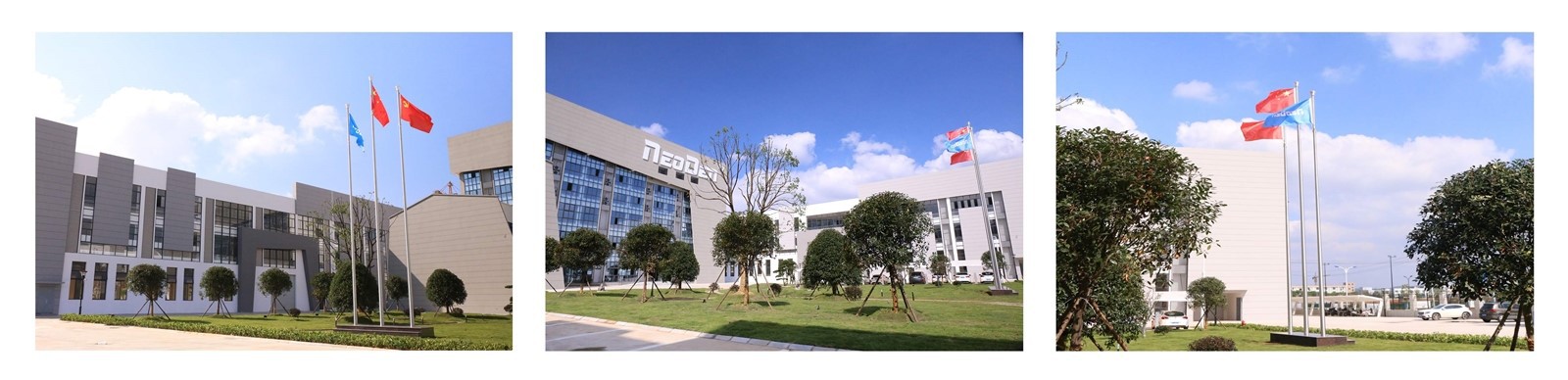

1) 2010 में स्थापित, 200 + कर्मचारी, 27000+ वर्ग मीटर। कारखाना।
