जब एलईडी चेज़िंग सर्किट बनाने की बात आती है तो एक मुद्रित सर्किट बोर्ड (पीसीबी) एक महत्वपूर्ण घटक है। पीसीबी सर्किट के विभिन्न घटकों को जोड़ने का एक कुशल और विश्वसनीय तरीका है। इस अनुभाग में, हम एलईडी चेज़िंग सर्किट के लिए पीसीबी बनाने की प्रक्रिया पर चर्चा करेंगे।
निर्माण के लिए पीसीबी लेआउट तैयार करना
पीसीबी निर्माण में पहला कदम कंप्यूटर एडेड डिजाइन (सीएडी) सॉफ्टवेयर पर एक सर्किट लेआउट बनाना है। इस लेआउट का उपयोग पीसीबी बनाने के लिए किया जाएगा। पीसीबी लेआउट को डिज़ाइन करते समय निम्नलिखित कारकों पर विचार किया जाना चाहिए:
- घटक प्लेसमेंट: आसान असेंबली और रखरखाव सुनिश्चित करने के लिए घटकों को तार्किक और व्यवस्थित तरीके से रखा जाना चाहिए।
- लाइन बिछाना: घटकों को जोड़ने वाली लाइनें इस तरह से बनाई जानी चाहिए जिससे हस्तक्षेप कम से कम हो और सही विद्युत कनेक्शन सुनिश्चित हो सके।
- बोर्ड आयाम: पीसीबी को उपलब्ध स्थान में फिट होने और किसी विशिष्ट आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया जाना चाहिए।
एक बार पीसीबी लेआउट पूरा हो जाने पर, इसे एक ऐसे प्रारूप में निर्यात किया जाना चाहिए जिसका उपयोग पीसीबी निर्माता द्वारा किया जा सके। सबसे आम प्रारूप गेरबर फ़ाइल है, जिसमें पीसीबी बनाने के लिए निर्माता के लिए सभी आवश्यक जानकारी शामिल है।
पीसीबी को उकेरना
एक बार जब निर्माता को गेरबर फ़ाइलें प्राप्त हो जाती हैं, तो उनका उपयोग पीसीबी बनाने के लिए किया जाएगा, एक प्रक्रिया जिसमें आमतौर पर लेआउट को कॉपर-क्लैड बोर्ड पर प्रिंट करना और फिर अवांछित तांबे को निकालना शामिल होता है।
पीसीबी को खोदने के लिए, बोर्ड पर एक रासायनिक घोल लगाया जाता है, जो मुद्रित लेआउट द्वारा कवर नहीं किए गए तांबे को हटा देता है। शेष तांबा तार और पैड बनाता है जो घटकों को जोड़ता है।
पीसीबी की ड्रिलिंग
एक बार पीसीबी खोदने के बाद, घटकों और बढ़ते बिंदुओं के लिए छेद बनाने के लिए छेद ड्रिल किया जाना चाहिए। सटीकता और स्थिरता सुनिश्चित करने के लिए ड्रिलिंग प्रक्रिया आमतौर पर कंप्यूटर नियंत्रित ड्रिल बिट का उपयोग करके की जाती है।
एक बार पीसीबी में छेद हो जाने के बाद, यह असेंबली के लिए तैयार है। घटकों को पैड में मिलाया जा सकता है और कार्यक्षमता के लिए सर्किट का परीक्षण किया जा सकता है।
संक्षेप में, एलईडी चेज़ लाइट सर्किट के निर्माण में पीसीबी निर्माण एक महत्वपूर्ण कदम है। उचित प्रक्रियाओं का पालन करके, एक विश्वसनीय और कुशल पीसीबी बनाना संभव है जो वर्षों तक सेवा प्रदान करेगा।
Zhejiang NeoDen Technology Co., LTD., 2010 में स्थापित, एक पेशेवर निर्माता है जो SMT पिक एंड प्लेस मशीन, रिफ्लो ओवन, स्टेंसिल प्रिंटिंग मशीन, SMT उत्पादन लाइन और अन्य SMT उत्पादों में विशेषज्ञता रखती है। हमारे पास अपनी खुद की आर एंड डी टीम और अपनी फैक्ट्री है, हमने अपने समृद्ध अनुभवी आर एंड डी, अच्छी तरह से प्रशिक्षित उत्पादन का लाभ उठाते हुए दुनिया भर के ग्राहकों से अच्छी प्रतिष्ठा हासिल की है।

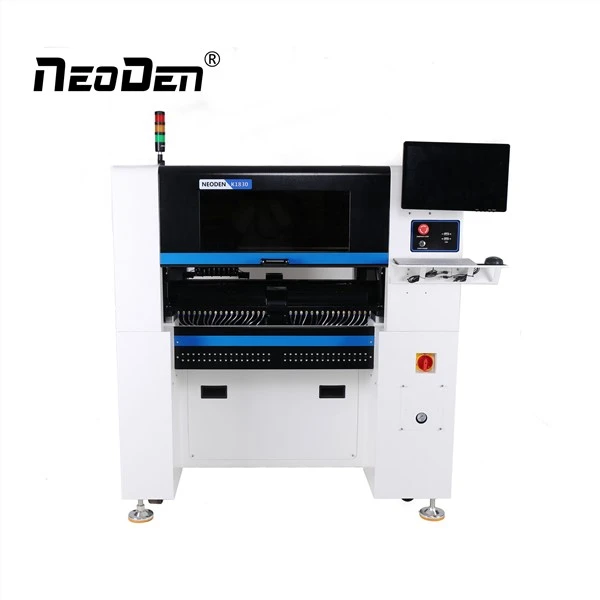

इस दशक में, हमने स्वतंत्र रूप से NeoDen4, NeoDen IN6, NeoDen K1830, NeoDen FP2636 और अन्य SMT उत्पाद विकसित किए, जिनकी पूरी दुनिया में अच्छी बिक्री हुई। अब तक, हमने 10 से अधिक मशीनें बेची हैं और उन्हें दुनिया भर के 130 से अधिक देशों में निर्यात किया है, जिससे बाजार में अच्छी प्रतिष्ठा स्थापित हुई है। हमारे वैश्विक पारिस्थितिकी तंत्र में, हम अधिक समापन बिक्री सेवा, उच्च पेशेवर और कुशल तकनीकी सहायता प्रदान करने के लिए अपने सबसे अच्छे भागीदार के साथ सहयोग करते हैं।
