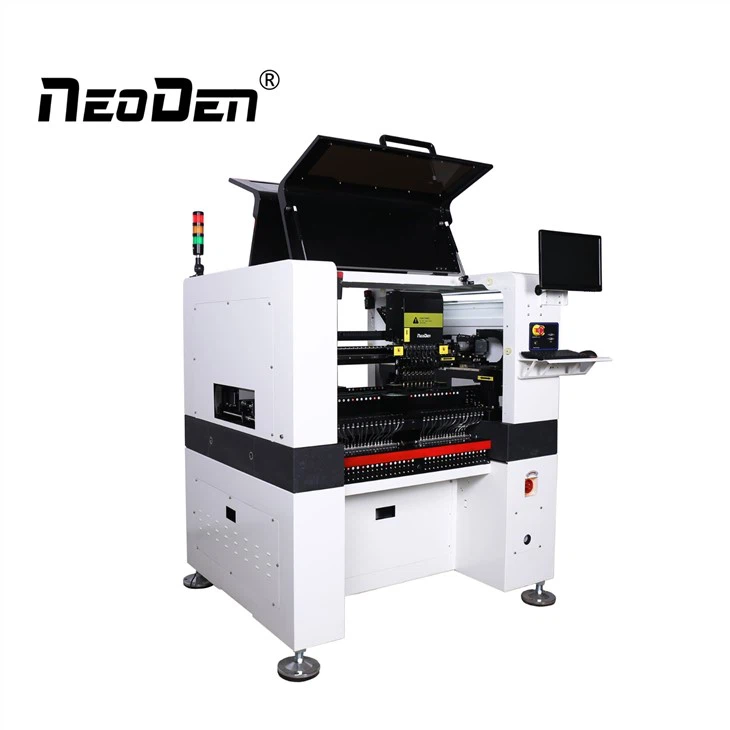

NeoDen10 को बंद कर दिया गया है। अपग्रेड खोज रहे हैं?

NeoDen N1 की खोज करें0पी - एक अधिक शक्तिशाली और बेहतर विकल्प जो आपकी आवश्यकताओं के लिए आदर्श विकल्प है।

NeoDen N10P की खोज करें

विशेषता

1. डबल मार्क कैमरा + डबल साइड उच्च परिशुद्धता उड़ान कैमरा से लैस उच्च गति और सटीकता सुनिश्चित करता है, 13,000 सीपीएच तक वास्तविक गति।

गति गणना के लिए आभासी मापदंडों के बिना वास्तविक समय गणना एल्गोरिदम का उपयोग करना।

2. चुंबकीय रैखिक एनकोडर प्रणाली वास्तविक समय में मशीन की सटीकता की निगरानी करती है और मशीन को त्रुटि पैरामीटर को स्वचालित रूप से सही करने में सक्षम बनाती है।

3. फ्लाइंग शॉट्स और उच्च सटीकता पहचान के लिए 2 चौथी पीढ़ी के हाई स्पीड फ्लाइंग कैमरा रिकग्निशन सिस्टम, यूएस ऑन सेंसर, 28 मिमी औद्योगिक लेंस के साथ आगे और पीछे।

विनिर्देश

विवरण

हाई स्पीड नोजल

8 सिंक्रोनाइज़्ड नोजल

दोहराए जाने योग्य प्लेसमेंट सटीकता सुनिश्चित करें

वायवीय फीडर

66 रील टेप फीडर

आसान संचालन और उच्च दक्षता

दृष्टि प्रणाली

डबल मार्क कैमरे

फ्रंट और रियर हाई डेफिनिशन फ्लाइट कैमरा

मोटर चलाएँ

पैनासोनिक सर्वो मोटर A6

मशीन को अधिक सटीक कार्य करने योग्य बनाएं

कंप्यूटर

डिस्प्ले साइज़: 12 इंच

मशीन को उपयोग में अधिक सुविधाजनक बनाता है

चेतावनी प्रकाश

प्रकाश का तिगुना रंग

सुंदर और सुरुचिपूर्ण सूचक डिजाइन

हमारा फायदा

उत्पाद निर्देश प्रदान करें.

यूट्यूब वीडियो ट्यूटोरियल.

अनुभवी बिक्री उपरांत तकनीशियन, 24 घंटे ऑनलाइन सेवा।

हमारे अपने कारख़ाना और एसएमटी उद्योग और पीएनपी मशीन में 10 से अधिक वर्षों के अनुभव के साथ।

हम ग्राहकों को सबसे अधिक लागत प्रभावी उत्पाद प्रदान कर सकते हैं।

यदि आपको आवश्यकता हो, तो कृपया अधिक जानकारी के लिए बेझिझक हमसे संपर्क करें।

हमारे बारे में

कारखाना

प्रमाणन

प्रदर्शनी

पिक एंड प्लेस मशीन क्या करती है?

मशीन के प्रकार चुनें और रखें

पिक एंड प्लेस मशीन की क्रिया के अनुसार मूविंग आर्म आर्च टाइप और बुर्ज टाइप पिक एंड प्लेस मशीन में विभाजित किया जा सकता है।

स्वचालन की डिग्री के अनुसार, इसे अर्ध-स्वचालित मैनुअल प्रकार, अर्ध-स्वचालित प्रकार और पूर्णतः स्वचालित एसएमटी मशीन में विभाजित किया जा सकता है।

पिक एंड प्लेस मशीन के कार्य और गति के अनुसार, इसे उच्च {{0} परिशुद्धता बहु {{1} कार्यात्मक एसएमटी मशीन (जिसे यूनिवर्सल मशीन भी कहा जाता है, मुख्य रूप से उच्च परिशुद्धता, संकीर्ण पिच, बड़े आकार और अनियमित डिवाइस) और उच्च गति पिक एंड प्लेस मशीन (मुख्य रूप से छोटे घटकों को पेस्ट) में विभाजित किया जा सकता है।

एसएमटी मशीन फीडर की स्थिति और पिक एंड प्लेस मशीन हेड्स की संख्या के आधार पर, उन्हें बड़ी, मध्यम और छोटी मशीनों और मॉड्यूलर मशीनों में विभाजित किया जा सकता है।

पिक एंड प्लेस मशीन कैसे काम करती है?

मशीन के कार्य सिद्धांत को चुनें और रखें - आर्च प्रकार

आर्क टाइप पिक एंड प्लेस मशीन का कार्य सिद्धांत:

पहला घटक फीडर, सब्सट्रेट तय किया गया है, फीडर में प्लेसमेंट हेड और आगे और पीछे जाने के लिए सब्सट्रेट, फीडर से घटक बाहर, और फिर समायोजन की घटक स्थिति और दिशा के बाद, और अंत में सब्सट्रेट पर पेस्ट करें।

इस प्रकार की मशीन के फायदे हैं:

सरल प्रणाली संरचना, उच्च परिशुद्धता, घटकों के विभिन्न आकारों और आकृतियों के लिए उपयुक्त, समान आकार के घटक, फीडर स्ट्रिप्स, ट्यूब और ट्रे के रूप में उपलब्ध हैं। छोटे और मध्यम आकार के उत्पादन के लिए उपयुक्त, बड़े पैमाने पर उत्पादन के लिए इसे एक से अधिक मशीनों के साथ भी जोड़ा जा सकता है।

एसएमटी मशीन कार्य सिद्धांत - बुर्ज प्रकार

बुर्ज टाइप पिक एंड प्लेस मशीन का कार्य सिद्धांत:

घटक फीडर को एक एकल समन्वय चलती सामग्री कार पर रखा गया है, सब्सट्रेट को एक एक्स / वाई समन्वय प्रणाली चलती मेज पर रखा गया है, मशीन हेड को बुर्ज पर स्थापित किया गया है, काम करते समय, सामग्री कार घटक फीडर को सामग्री स्थान लेने के लिए ले जाएगी, घटक को लेने के लिए सामग्री स्थान में मशीन हेड वैक्यूम सक्शन नोजल को उठाएगी और रखेगी, बुर्ज रोटेशन द्वारा मशीन स्थान को चुनने और रखने के लिए, घटक के बाद रोटेशन की प्रक्रिया में। रोटेशन प्रक्रिया के दौरान, घटकों की स्थिति और दिशा के समायोजन के बाद, घटकों को सब्सट्रेट पर रखा जाता है।

यह मशीन गति में बेहतर है और बड़े पैमाने पर उत्पादन के लिए उपयुक्त है, लेकिन इसका उपयोग केवल रिबन में पैक किए गए घटकों के लिए किया जा सकता है। यदि यह एक घना पैर, बड़ा एकीकृत सर्किट, केवल ट्रे पैकेजिंग है, तो इसे पूरा नहीं किया जा सकता है, इसलिए यह एक साथ काम करने के लिए अन्य मशीनों पर भी निर्भर करता है।

यदि आपको आवश्यकता हो, तो कृपया अपनी पूछताछ भेजने में संकोच न करें।
