एसएमडी पिक एंड प्लेस मशीन विजन सिस्टम
NeoDen 3V को बंद कर दिया गया है। अपग्रेड खोज रहे हैं?
NeoDen YY1 की खोज करें, जो आपकी आवश्यकताओं को पूरा करने के लिए बनाया गया एक अधिक शक्तिशाली और लागत प्रभावी विकल्प है।
परिचय
यह SMD पिक एंड प्लेस मशीन वास्तव में TM245P-Std&Adv सीरीज पर आधारित एक उन्नत संस्करण है।
इसमें विजन सिस्टम, 2 हेड, 24 फीडर, फ्लेक्सिबल पोजिशनिंग सिस्टम आदि हैं।
विशेषताएँ
1. पूर्ण दृष्टि 2 हेड सिस्टम विस्तृत श्रृंखला के घटकों और उच्च सटीकता की मांग को पूरा कर सकता है।
2. पेटेंट किए गए इलेक्ट्रोमैग्नेटिक एक्चुएटर्स, आपको बर्बाद नायलॉन फिल्म से मैन्युअल रूप से छुटकारा पाने की आवश्यकता नहीं है, जो आपका अधिक समय और प्रयास बचाता है।
3. कंपन फीडर जो ट्यूब पैकेज्ड घटकों को माउंट करने में सहायता कर सकता है (केवल उन्नत संस्करण के लिए, लेकिन अनुकूलित किया जा सकता है)।
4. पीसीबी सपोर्ट बार और पिन का उपयोग करके लचीला पीसीबी पोजिशनिंग फ़ंक्शन, जहां भी आप पीसीबी रखना चाहते हैं और आपके पीसीबी का आकार जो भी हो, सभी को अच्छी तरह से संभाला जा सकता है।
5. एकीकृत नियंत्रक अधिक स्थिर प्रदर्शन और रखरखाव को आसान बनाने में योगदान देता है।
विनिर्देश
|
उत्पाद का नाम |
NeoDen 3V SMD पिक एंड प्लेस मशीन |
|
सिरों की संख्या |
2 |
|
संरेखण |
दृष्टि |
|
ROTATION |
±180 डिग्री |
|
प्लेसमेंट दर |
5000CPH (बिना दृष्टि के); 3500CPH (दृष्टि के साथ) |
|
फीडर क्षमता |
टेप फीडर: 24 (सभी 8 मिमी) |
| कंपन फीडर: 0~5 | |
|
ट्रे फीडर: 5~10 (अनुकूलन समर्थित) |
|
|
बोर्ड आयाम |
अधिकतम: 320*420मिमी |
|
घटक रेंज |
सबसे छोटे घटक: 0402 |
| सबसे बड़े घटक: TQFP144 | |
| अधिकतम ऊंचाई: 5 मिमी | |
|
पंपों की संख्या |
3 |
|
प्लेसमेंट सटीकता |
±0.02मिमी |
|
ऑपरेट सिस्टम |
विंडोज़ एक्सपी-नोवा |
|
शक्ति |
160~200W |
|
विद्युत आपूर्ति |
110V/220V |
|
मशीन का आकार |
820(एल)*650(डब्ल्यू)*410(एच)मिमी |
|

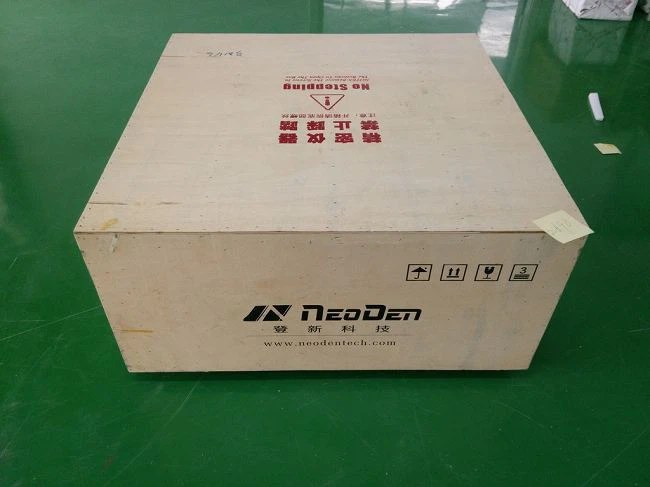

पैकिंग का आकार |
1001(एल)*961(डब्ल्यू)*568(एच)मिमी |
| N.W./G.W. |
55 किग्रा/80 किग्रा |
मानक संस्करण और उन्नत संस्करण के बीच अंतर फीडर मात्रा और कार्यशील पीसीबी आकार का है।
सामान
1) मशीन चुनें और रखें NeoDen3V-ए: 1
2) पीसीबी सपोर्ट बार: 4यूनिट्स
3) पीसीबी सपोर्ट पिन: 8यूनिट्स
4) इलेक्ट्रोमैग्नेट: 1पैक
5) सुई: 2 सेट
6) एलन व्रेन सेट: 1
7) टूलबॉक्स: 1यूनिट
8) सफाई सुई: 3 इकाइयाँ
9) पावर कॉर्ड: 1 यूनिट
10) डबल साइड चिपकने वाला टेप: 1 सेट
11) सिलिकॉन ट्यूब: 0.5 मी
12) फ़्यूज़(1ए): 2 इकाइयाँ
13) 8जी फ्लैश ड्राइव: 1यूनिट
14) रील होल्डर स्टैंड: 1 सेट
15) नोजल रबर 0.3 मिमी: 5 इकाइयाँ
16) नोजल रबर 1.0 मिमी: 5 इकाइयाँ
17) कंपन फीडर: 1यूनिट
हमारे बारे में
कारखाना
हमारी टीम
आर एंड डी टीम
6 सॉफ्टवेयर इंजीनियर, 11 हार्डवेयर इंजीनियर, 7 इलेक्ट्रॉनिक्स इंजीनियर, 4 परीक्षण इंजीनियर यह सुनिश्चित करते हैं कि हम हर 1-2 साल में एक नया मॉडल विकसित कर सकें।
प्रोडक्शन टीम
115 कर्मचारियों ने हार्डवेयर कटिंग, असेंबली, परीक्षण से लेकर गोदाम में तैयार माल तक की प्रक्रियाओं में काम किया, उच्च गुणवत्ता सुनिश्चित करने के लिए प्रत्येक सहायक भाग से तैयार मशीन तक . 100% परीक्षण किया।
विक्रय टीम
घरेलू बाजार के लिए 35 पेशेवर बिक्री और विदेशी बाजार के लिए 10, हमारी टीम के प्रयासों से NEODEN बाजार हिस्सेदारी साल दर साल बढ़ती जा रही है।
बिक्री के बाद की टीम
11 बिक्री के बाद के इंजीनियर, उपयोगकर्ता को रखरखाव और तकनीकी सहायता में मदद करने के लिए मजबूत पावर बैक समर्थकों के रूप में कार्य करते हैं, साथ ही NEODEN मशीनों को हमेशा बदलते मार्केटिंग मौजूदा निवेशों पर लागू रखने के लिए R&D पर प्रतिक्रिया देने के लिए ग्राहकों से प्रत्यक्ष डेटा एकत्र करते हैं।
प्रमाणन
प्रदर्शनी
भुगतान एवं वितरण
1) भुगतान विधि: पेपैल
2) डिफॉल्ट डिलीवरी विधि डीएचएल (डोर टू डोर) के माध्यम से होती है जब तक कि ग्राहक की ओर से विशिष्ट आवश्यकता न हो।
3) डिलीवरी का समय: 3 - 4 कार्य दिवस।
गारंटी
गारंटी अवधि खरीद के समय से 1 वर्ष और आजीवन सेवा समर्थन के साथ-साथ दीर्घकालिक फ़ैक्टरी मूल्य आपूर्ति है।
नियोडेन एक ऑनलाइन प्रश्नोत्तरी और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करेगा।
