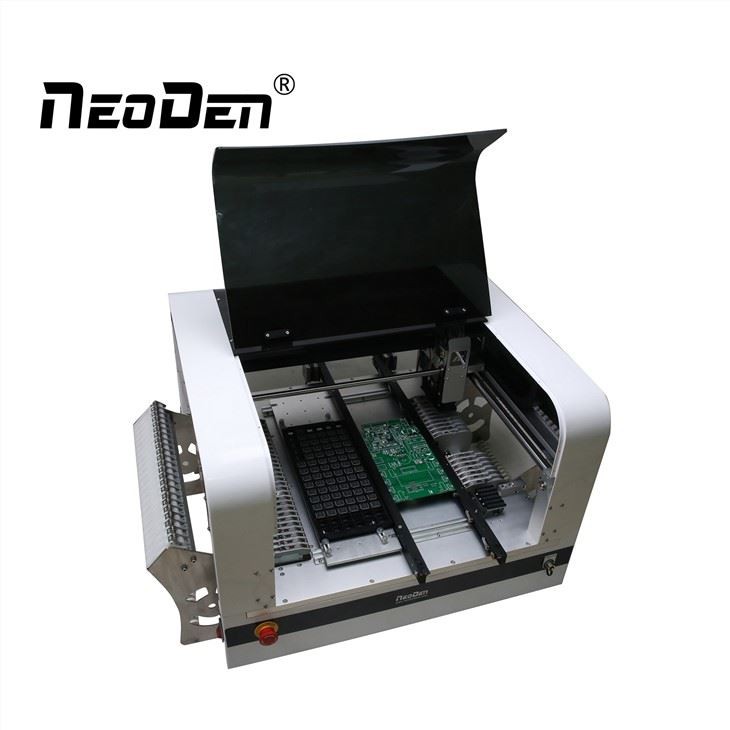

LED NeoDen4 के लिए मशीन चुनें और रखें

LED NeoDen4 के लिए पिक एंड प्लेस मशीन दृष्टि प्रणाली के साथ एक अत्यधिक उत्पादक पिक एंड प्लेस मशीन है। एलईडी उत्पादन के लिए विशेष रूप से नामित, इसमें दोहरी गैन्ट्री 4 हेड्स, फ्लाइंग विजन, तेज एक्सवाई मोटर और बुद्धिमान ऑल-इन-वन फीडर शामिल हैं जो अधिक विश्वसनीय प्रदर्शन प्राप्त कर सकते हैं।

परिचय

मूल रूप से, LED के लिए NeoDen4 पिक एंड प्लेस मशीन एक 4-अक्ष विंडोज-नियंत्रित सीएनसी है जिसमें चार अलग-अलग वैक्यूम नोजल होते हैं, प्रत्येक अपने स्वयं के वैक्यूम पंप से जुड़ा होता है।

मशीन एक एकल XY समन्वय प्रणाली को नियोजित करती है जो सिर की संपूर्ण गति सीमा को कवर करती है, जो कि 310x500 मिमी है।

0.01 मिमी (10μm) के संकल्प और 0.02 मिमी (20μm) की पुनरावृत्ति के साथ, किसी भी XY समन्वय को फीडर के स्थान के रूप में पहचाना जा सकता है, एक ट्रे या छोटे टेप में घटकों की एक सरणी की शुरुआत, एक फिड्यूशियल या स्थान पर जो एक घटक सर्किट बोर्ड पर रखा जाना है।

बुनियादी पैरामीटर

उत्पाद का नाम	NeoDen4 ऑटोमेशन मशीन चुनें और रखें
मशीन शैली	4 हेड्स के साथ सिंगल गैन्ट्री
प्लेसमेंट दर	4000CPH
बाहरी आयाम	एल ६८० * डब्ल्यू ८७० * एच ४६० मिमी
अधिकतम लागू पीसीबी	290 मिमी * 1200 मिमी
फ़ीडर	48 पीसी
औसत कार्य शक्ति	220V/160W
घटक रेंज	सबसे छोटा आकार: 0201
	सबसे बड़ा आकार: TQFP240
	अधिकतम ऊंचाई: 5 मिमी
