छोटी पिक एंड प्लेस मशीन
NeoDen 3V को बंद कर दिया गया है। अपग्रेड खोज रहे हैं?
NeoDen YY1 की खोज करें, जो आपकी आवश्यकताओं को पूरा करने के लिए बनाया गया एक अधिक शक्तिशाली और लागत प्रभावी विकल्प है।
Nईओडेन 3वी छोटी पिक एंड प्लेस मशीनवीडियो
विशेषता
|
नमूना |
NeoDen3V (मानक) |
NeoDen3V (उन्नत) |
|
सिरों की संख्या |
2 |
2 |
|
संरेखण |
दृष्टि |
दृष्टि |
|
ROTATION |
±180 डिग्री |
±180 डिग्री |
|
प्लेसमेंट दर |
5000CPH (बिना दृष्टि के); 3500CPH (दृष्टि के साथ) |
5000CPH (बिना दृष्टि के) 3500CPH (दृष्टि के साथ) |
|
फीडर क्षमता |
टेप फीडर: 24 (सभी 8 मिमी) |
टेप फीडर: 44 (सभी 8 मिमी) |
|
कंपन फीडर: 0~5 |
कंपन फीडर: 0~5 |
|
|
ट्रे फीडर: 5~10 (अनुकूलन समर्थित) |
ट्रे फीडर: 5~10 (अनुकूलन समर्थित) |
|
|
बोर्ड आयाम |
अधिकतम: 320*420मिमी |
अधिकतम: 320*390मिमी |
|
घटक रेंज |
सबसे छोटे घटक: 0402 |
सबसे छोटे घटक: 0402 |
|
सबसे बड़े घटक: TQFP144 |
सबसे बड़े घटक: TQFP144 | |
|
अधिकतम ऊंचाई: 5 मिमी |
अधिकतम ऊंचाई: 5 मिमी | |
|
पंपों की संख्या |
3 |
3 |
|
प्लेसमेंट सटीकता |
±0.02मिमी |
±0.02मिमी |
|
ऑपरेट सिस्टम |
विंडोज़ एक्सपी-नोवा |
विंडोज़ एक्सपी-नोवा |
|
शक्ति |
160~200W |
160~200W |
|
विद्युत आपूर्ति |
110V/220V |
110V/220V |
|
मशीन का आकार |
820(एल)*650(डब्ल्यू)*410(एच)मिमी |
820(एल)*680(डब्ल्यू)*410(एच)मिमी |
|
पैकिंग का आकार |
1001(एल)*961(डब्ल्यू)*568(एच)मिमी |
1001(एल)*961(डब्ल्यू)*568(एच)मिमी |
| N.W./G.W. |
55 किग्रा/80 किग्रा |
60 किग्रा/85 किग्रा |
एक स्टॉप एसएमटी असेंबली उत्पादन लाइन प्रदान करें
संबंधित उत्पाद
 |
 |
 |
| स्टेंसिल पीआरइंटर एफपी2636 | श्रीमती पिक एंड प्लेस मशीन NeoDen4 | मशीन नियोडेन K1830 चुनें और रखें |
परिचय
स्टैंसिल प्रिंटर FP2636
सामग्री की तैयारी के लिए स्टेंसिल
अधिक से अधिक सूक्ष्म घटकों का उपयोग किया जाता है, बड़े और छोटे पैड पर सोल्डर पेस्ट की मात्रा को कैसे ध्यान में रखा जाए:
टेम्प्लेट खोलने के आकार और साइज को नियंत्रित करना सबसे सीधा तरीका है
समानांतर और ऊर्ध्वाधर दिशाओं में सोल्डर पेस्ट की मात्रा में बड़ा अंतर होता है। स्टेंसिल पर छेद खोलते समय, समानांतर दिशा में उद्घाटन की चौड़ाई तदनुसार कम की जानी चाहिए।
श्रीमती पिक एंड प्लेस मशीन NeoDen4
विज़न सिस्टम पिक एंड प्लेस मशीन NeoDen4, उच्च गति और सटीकता, बॉडी में कॉम्पैक्ट, कम शक्ति, स्थिर गुणवत्ता और आसान संचालन के साथ। यह हमारे नव विकसित फीडिंग सिस्टम को अपनाता है जो टेप को आसानी से बदलने और सुचारू रूप से स्थापित करने में मदद कर सकता है, इसके विज़न सिस्टम और रेल्स फीडिंग सिस्टम के साथ, वास्तविक पीसीबी उत्पादन में ग्राहकों के लिए बेहतरीन मूल्य बनाने के लिए प्रतिबद्ध है। NeoDen4, NeoDen Tech की चौथी पीढ़ी की पिक एंड प्लेस मशीन है, जिसे पेटेंट और CE प्रमाणपत्र के साथ स्वतंत्र रूप से डिजाइन और विकसित किया गया था।

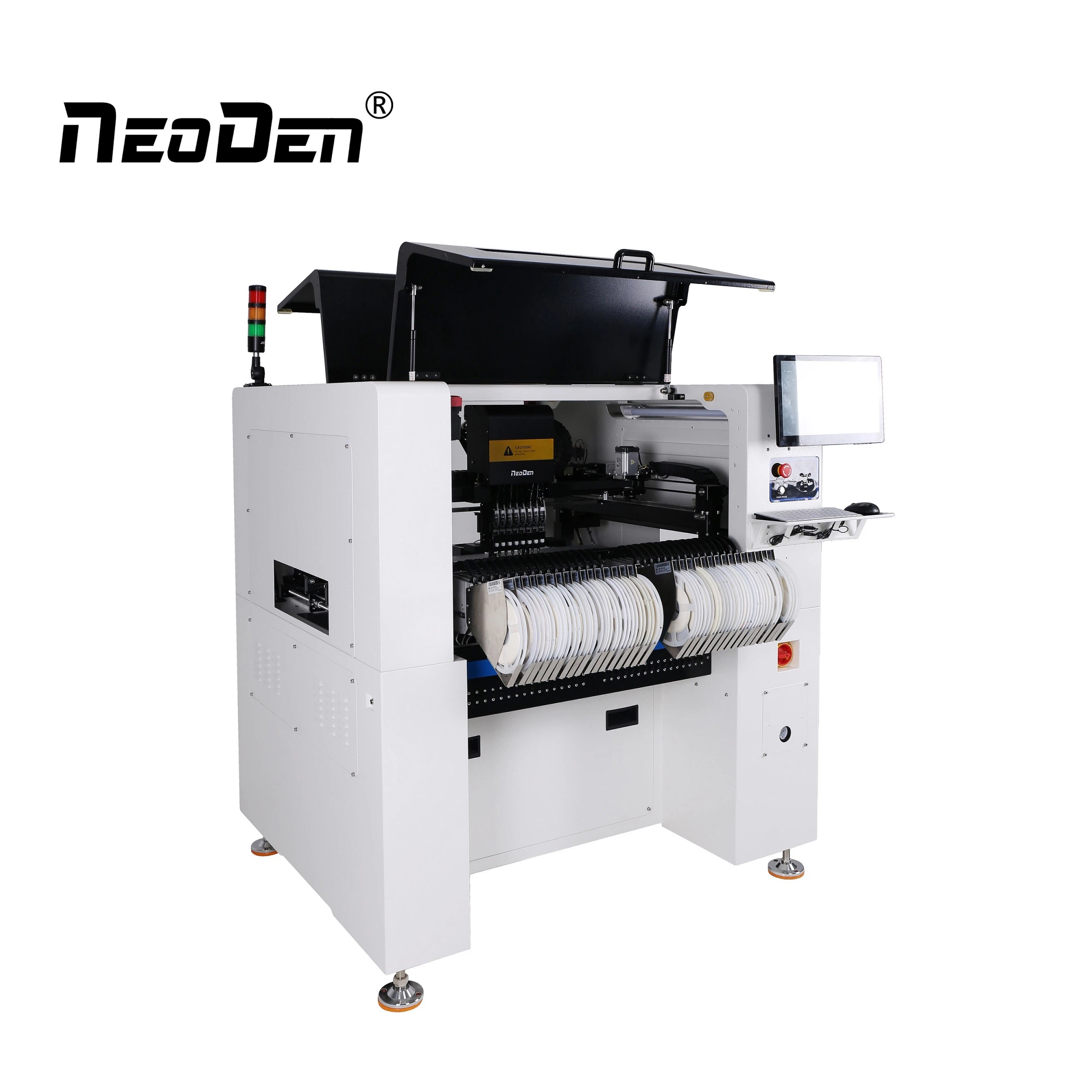

श्रीमती पिक एंड प्लेस मशीन नियोडेन K1830
बाएं कैमरे और दाएं कैमरे का चयन करने में सहायता करें (उपयोगकर्ता वास्तविक स्थिति के अनुसार अंशांकन के लिए कैमरे का चयन कर सकता है), डिफ़ॉल्ट सेटिंग कैमरे का भी चयन कर सकता है, मशीन काम के दौरान संबंधित कैमरे का उपयोग करेगी।
मार्क पॉइंट के समन्वय को छोड़कर, न्यूनतम, अधिकतम, प्रकाश स्रोत, चमक, रेंज, सर्कल डिग्री, मोड, कैमरा की सेटिंग्स समान हैं, चाहे स्वचालित रूप से आयात किया जाए या मैन्युअल रूप से आयात किया जाए।
मार्क प्वाइंट जोड़ें और हटाएं: मार्क प्वाइंट जोड़ने के लिए "नया" पर क्लिक करें, अपने इच्छित चयनित मार्क प्वाइंट को हटाने के लिए "हटाएं" पर क्लिक करें।
अक्सर पूछे जाने वाले प्रश्न
Q1:यह पहली बार है जब मैंने इस तरह की मशीन का उपयोग किया है, क्या इसे चलाना आसान है?
उत्तर: हाँ. अंग्रेजी मैनुअल और गाइड वीडियो हैं जो आपको दिखाते हैं कि मशीन का उपयोग कैसे करें।
यदि मशीन के संचालन की प्रक्रिया में कोई संदेह है, तो कृपया बेझिझक हमसे संपर्क करें।
हम विदेशों में भी ऑन साइट सेवा प्रदान करते हैं।
Q2:MOQ?
ए: 1 सेट मशीन, मिश्रित ऑर्डर का भी स्वागत है।
Q3:क्या हम मशीन को अनुकूलित कर सकते हैं?
ए: बिल्कुल. हमारी सभी मशीनें अनुकूलित की जा सकती हैं।
