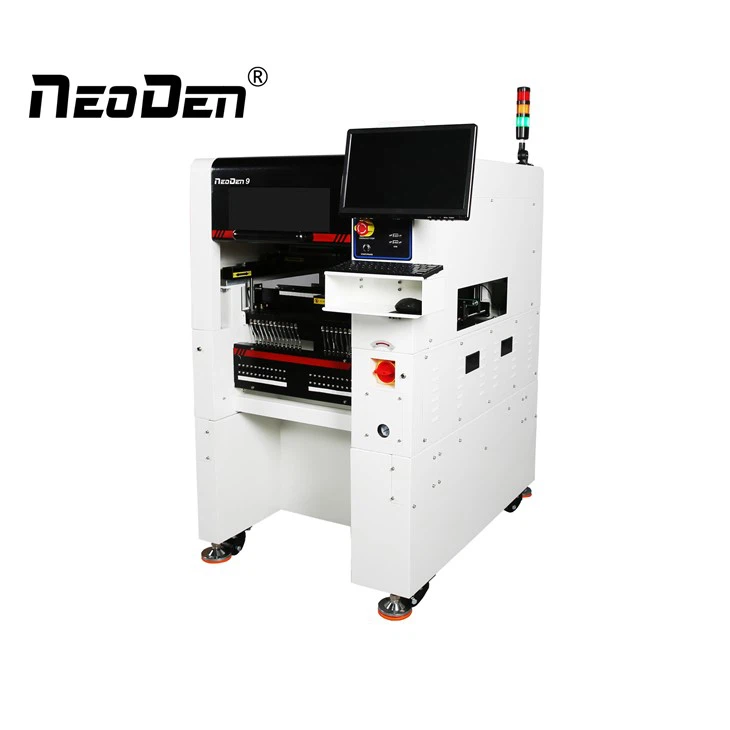

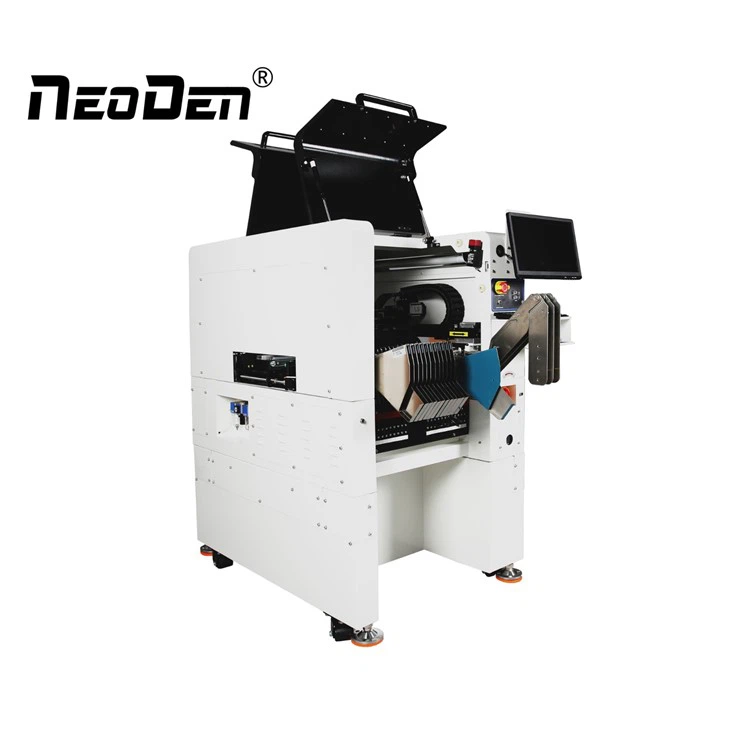

एसएमडी माउंटर

उत्पाद विवरण

1. आगे और पीछे के फीडर स्टैक पेटेंट सेंसर से लैस हैं, यदि फीडर सही स्थिति में स्थापित नहीं है, तो प्लेसमेंट हेड लॉक हो जाएगा, ताकि गलत संचालन से हेड बंप और असामान्यताओं से बचा जा सके।

2. अधिकतम 53 स्लॉट टेप रील फीडर पर इलेक्ट्रिक फीडर और वायवीय फीडर दोनों का समर्थन करता है, मशीन की चौड़ाई 800 मिमी के साथ, लचीले और योग्य स्थान के साथ उच्च दक्षता सुनिश्चित करने के लिए।

3. यह सुनिश्चित करने के लिए कि सभी पिकिंग स्थितियों की तस्वीरें ली जा सकें, 2 मार्क कैमरों से सुसज्जित है।

4. 300 मिमी पर अधिकतम पीसीबी चौड़ाई के लिए लागू, अधिकांश पीसीबी आकारों को पूरा करता है।

5. औसत माउंटिंग गति 9000CPH तक पहुँच सकती है।

अधिकतम माउंटिंग गति 14000CPH तक पहुँच सकती है।

6. स्वचालित ट्रैक हैंडलिंग, डबल-स्क्रू रैखिक ट्रैक चौड़ीकरण संरचना डिजाइन।

विनिर्देश

प्रोडक्ट का नाम	नियोडेन9 एसएमडी माउंटर	दोहराई गई स्थिति की सटीकता	±0.01मिमी
सिरों की संख्या	6	अधिकतम माउंटिंग गति	14,000सीपीएच
टेप रील फीडरों की संख्या	53 (यामाहा इलेक्ट्रिक/न्यूमेटिक)	औसत माउंटिंग गति	9,000सीपीएच
आईसी ट्रे की संख्या	20	एक्स-अक्ष-ड्राइव प्रकार	WON रैखिक गाइड / टीबीआई पीस पेंच सी5 - 1632
प्लेसमेंट क्षेत्र	460मिमी*300मिमी	Y-अक्ष-ड्राइव प्रकार	WON रैखिक गाइड / टीबीआई पीस पेंच सी5 - 1632
अधिकतम माउंटिंग ऊंचाई	16मिमी	संपीड़ित हवा	＞0.6एमपीए
पीसीबी फिडुशियल मान्यता	उच्च परिशुद्धता मार्क कैमरा	इनपुट शक्ति	220V/50HZ (110V/60HZ विकल्प)
घटक पहचान	उच्च रिज़ॉल्यूशन फ़्लाइंग विज़न कैमरा सिस्टम	मशीन वजन	500 किलो
XY मोशन फीडबैक नियंत्रण	क्लोसएड लूप नियंत्रण प्रणाली	मशीन का आयाम	L1220मिमीचौड़ाई800मिमीऊंचाई1350मिमी
XY ड्राइव मोटर	पैनासोनिक A6 400W

विवरण

6 प्लेसमेंट हेड

टेप रील फीडर

स्व-विकसित उड़ान कैमरा

C5 परिशुद्धता ग्राउंड स्क्रू

सर्वो मोटर

पेटेंट सेंसर

हमारी सेवा

1. PNP मशीन क्षेत्र में अधिक पेशेवर सेवा।
2. बेहतर विनिर्माण क्षमता.
3. चुनने के लिए विभिन्न भुगतान अवधि: टी / टी, वेस्टर्न यूनियन, एल / सी, पेपैल।
4. उच्च गुणवत्ता/सुरक्षित सामग्री/प्रतिस्पर्धी मूल्य।
5. छोटे आदेश उपलब्ध है।
6. शीघ्र प्रतिक्रिया.
7. अधिक सुरक्षित एवं तीव्र परिवहन।

यदि आपको आवश्यकता हो तो कृपया अधिक जानकारी के लिए हमसे संपर्क करें।
