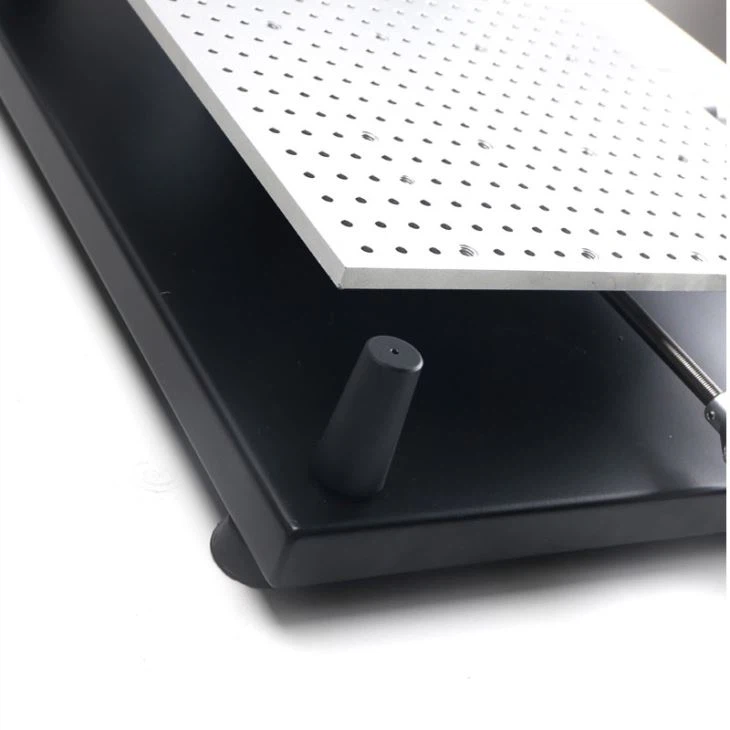

सोल्डर पेस्ट के लिए एसएमटी स्टेंसिल सोल्डर प्रिंटर लागू करें
संक्षिप्त परिचय
एफपी2636 का उपयोग विभिन्न पीसीबी के अनुसार एक स्टैंसिल फ्रेम बनाकर पीसीबी सतह पर सोल्डर पेस्ट को कवर करने के लिए किया जाता है, उच्च लचीलापन उच्च मुद्रण परिशुद्धता सुनिश्चित करता है, पीसीबी का समर्थन करता है जिसमें दोनों तरफ घटक होते हैं।
विनिर्देश
नमूना | FP2636 (समर्थन फ़्रेम स्टैंसिल) | पीसीबी मोटाई | 0.5-10मि.मी |
पीसीबी आकार/पीसीबी | 260*360मिमी | प्लेटफार्म की ऊंचाई | 190 मिमी |
अधिकतम फ़्रेम आकार | 500*400मिमी | repeatability | ±0.01मिमी |
स्क्रीन स्टेंसिल आकार | 260*360मिमी | अधिकतम घूर्णन कोण | ±15 डिग्री |
मुद्रण गति | श्रम नियंत्रण | पोजिशनिंग मोड | बाहर/संदर्भ छेद |
ठीक समायोजन रेंज | एक्स/वाई/जेड एक्सिस (सभी ±15मिमी) | N.W. | 11 किलो |
पोजिशनिंग पिन आकार | 1मिमी/1.5मिमी/2.0मिमी/2.5मिमी/3मिमी | G.W. | 13 किलो |
पैकिंग आकार | 660×470×245मिमी |
विशेषताएँ
1. टी स्क्रू रॉड रेगुलेटिंग हैंडल, पीसीबी फिक्स्ड प्लेन की समायोजन सटीकता और समतलता सुनिश्चित करें, न्यूनतम लीड पिच 1 मिमी हासिल की गई।
2. एडजस्टेबल रबर फ़ुटिंग, संचालन के दौरान समतलता सुनिश्चित करें।
3. प्रत्येक रेगुलेटिंग हैंडल के लिए लेटर मार्क, बेहतर और संचालित करने में आसान।
4. संदर्भ रेखाओं के लिए स्टैंसिल फिक्स्ड फ्रेम के शासक, स्टैंसिल और पीसीबी के बीच समतलता सुनिश्चित करते हैं।
5. सीधे डंपिंग शाफ्ट, सुनिश्चित करें कि संचालन के दौरान सुविधा में सुधार के लिए स्टैंसिल फिक्स्ड फ्रेम को यादृच्छिक कोणों पर बांधा जा सकता है।
6. पीसीबी को ठीक करने के लिए एल सपोर्ट और पिन, कई प्रकार के पीसीबी के निर्धारण और मुद्रण के लिए लागू, अधिक लचीला और सुविधाजनक।
7. एक तरफा और दो तरफा पीसीबी के लिए समर्थन।
विवरण
समायोजन संभाल
1. टी स्क्रू रॉड रेगुलेटिंग हैंडल
2. न्यूनतम लीड पिच 1 मिमी हासिल की गई
3. प्रत्येक रेगुलेटिंग हैंडल के लिए पत्र चिह्न
संचालन में सुविधा
1. सीधा भिगोना शाफ्ट
2. पीसीबी को ठीक करने के लिए एल सपोर्ट और पिन
स्टैंसिल फिक्स्ड फ्रेम के शासक
स्टैंसिल के शासकों ने संदर्भ रेखाओं के लिए फ्रेम तय किया
गारंटी
हमारी विभिन्न श्रीमती लाइनें अच्छे विकल्प हैं
ए: तेज़ और सटीक प्रोटोटाइप
बी: लघु से मध्यम एसएमटी उत्पादन
सी: बड़े पैमाने पर श्रीमती उत्पादन
हमारे बारे में
NeoDen 10 वर्षों के अनुभव के साथ एक विश्वसनीय निर्माता है। अब तक, हमने 130 से अधिक देशों और दुनिया भर में मशीनों के 10000+ सेटों का निर्यात किया है, और बाजार में अच्छी प्रतिष्ठा बनाई है। हम न केवल आपको उच्च गुणवत्ता वाली मशीनें प्रदान करते हैं, बल्कि बिक्री के बाद उत्कृष्ट सेवा भी प्रदान करते हैं। अच्छी तरह से प्रशिक्षित इंजीनियर आपको कोई भी तकनीकी सहायता प्रदान करेगा।
एसएमटी का उपयोग क्यों करें?
इलेक्ट्रॉनिक्स खोज छिद्रित लघुकरण, पहले इस्तेमाल किया प्लग-इन घटक छोटा होने में असमर्थ रहा है।
इलेक्ट्रॉनिक्स फ़ंक्शन अधिक पूर्ण है, अब एकीकृत सर्किट (आईसी) का भेदी तत्व नहीं है, विशेष रूप से बड़े पैमाने पर, अत्यधिक एकीकृत आईसी, सतह माउंट घटकों की आवश्यकता है।
बैच उत्पादन और स्वचालन, कारखाने को ग्राहकों की जरूरतों को पूरा करने और उनकी प्रतिस्पर्धी बढ़त को बढ़ाने के लिए कम लागत, उच्च मात्रा, गुणवत्ता वाले उत्पादों के उत्पादन की आवश्यकता होती है।
इलेक्ट्रॉनिक घटकों का विकास, एकीकृत सर्किट (आईसी) विकास, अर्धचालक सामग्री के कई अनुप्रयोग।
अंतर्राष्ट्रीय प्रवृत्ति का पीछा करने के लिए विज्ञान और प्रौद्योगिकी में इलेक्ट्रॉनिक क्रांति अत्यावश्यक है।
